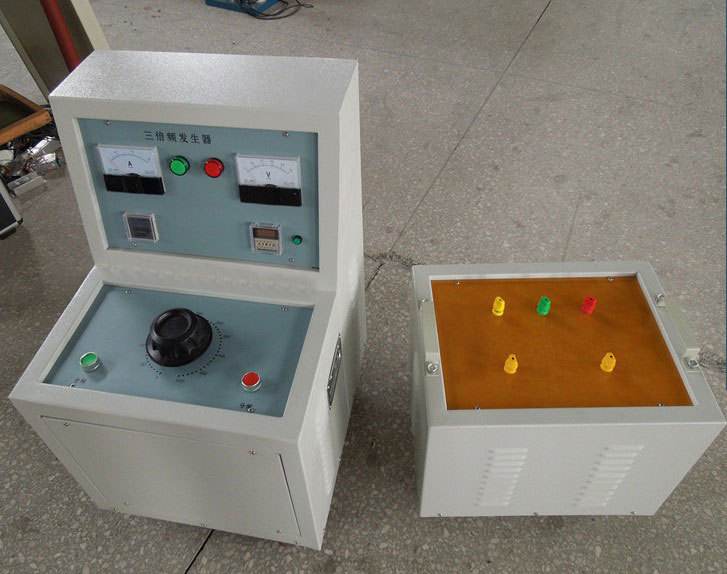

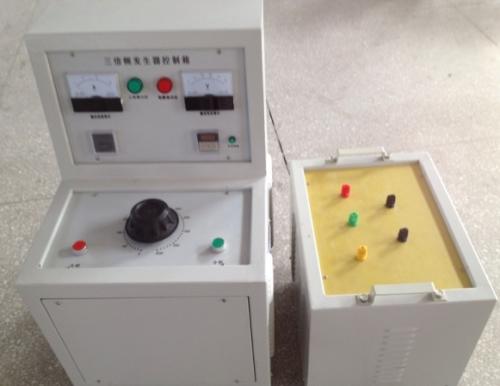

三倍頻發生器維護簡單、成本低、使用壽命長、是倍頻發電機組理想的替代產品。
三臺單相變壓器組合方式：原邊為星形接法，副邊為開口三角形，當鐵芯未飽和時，它所產生的主磁通必然是平頂波。由于平頂波形的主磁通中含有較大分量的三次諧波磁能Φ3，三次諧小組磁通頻率f3=3f1，故主磁級感應出三次諧波相電勢。
由于原邊為星形接法，副邊為開口三角形接法，鐵芯工作處于飽和狀態，空載電流I呈尖頂波，除基波外，其中還含有高次諧波。其高次諧波中I幅值較大，由于幅邊開口，三相基波分量互相抵消，只剩下三次諧波輸出。
整機電壓輸出是150Hz電源的情況下調諧使之產生諧振來實現的。當電壓高時諧振有一定的尖叫聲發球正常現象。
