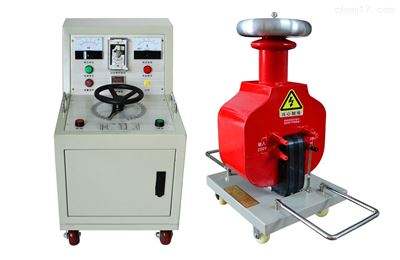

三倍頻感應耐壓測試儀工作原理：
三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高.
由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
當三倍頻發生器帶上（例如JCC——220型高壓串級式電壓互感器）負載時，其電流由感性變?yōu)槿菪裕捎诠β室驍?shù)低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。
技術參數：
|
技術參數表 |
||||||||||||||
|
輸出 容量 (KVA) |
變壓器一次 額定數據 |
變壓器二次 額定值 |
三 次 諧 波 比 |
補償 電抗器 |
負載 試驗 時間 (秒) |
|
重量 (kg) |
|||||||
|
電壓 (V) |
電流 (A) |
頻 率 HZ |
接 法 |
電壓 (V) |
電流 (A) |
頻 率 HZ |
接 法 |
電 感 量(mH) |
大 電 流 (A) |
|||||
|
10 |
380± 10% |
17 |
50 |
Y |
500± 10% |
20 |
150 |
△ |
0.5 |
3~20 |
59~
|
60 |
|
45
|
