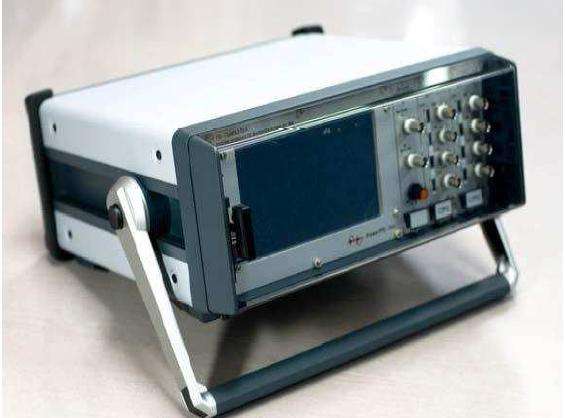

在線局放局放儀原理:

達瑞電氣為您推薦

局放檢測儀針對電弧、電痕和電暈都會形成某種形式的電離而干擾其周圍的空氣分子，超聲波探測儀通過檢測這種現象產生的高頻噪音，利用“外差法”將其編譯為人耳可聽的聲音信號。在正常情況下，電氣設備應該是靜默的，雖然有時會有持續的嗡嗡聲或穩定的機械噪音，但這完全不同于局放產生聲音信號。通過儀器接收電氣設備產生超聲波信號并對其音質和強度進行分析

在線局部放電檢測儀使用

  1）溫度： －10℃～50℃

  2）相對濕度：≤95%。

  3）海拔高度：≤1000m

在線局部放電檢測儀主機技術參數

 測量通道：8個測量通道

采樣精度：12Bit

采樣速率：每通道20MHz(可擴展至80MHz)

檢測靈敏度：1pC

測量范圍：1pC～10000pC

動態范圍：大于80dB;

可品的電容量范圍：6pF～250μF

測量頻帶為3dB帶寬：10kHz～1MHz。

程控濾波器分段：

             低通濾波100KHz、200KHz、300KHz、600KHz；

              高通濾波20kHz、40kHz、80kHz、150kHz

             （高通濾波，低通濾波可任意選擇）

 抗電壓沖擊能力：2500V，端口地，電源端，對地（正、負）

電源：AC220V±10%；50Hz；功率＜100W

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布！
