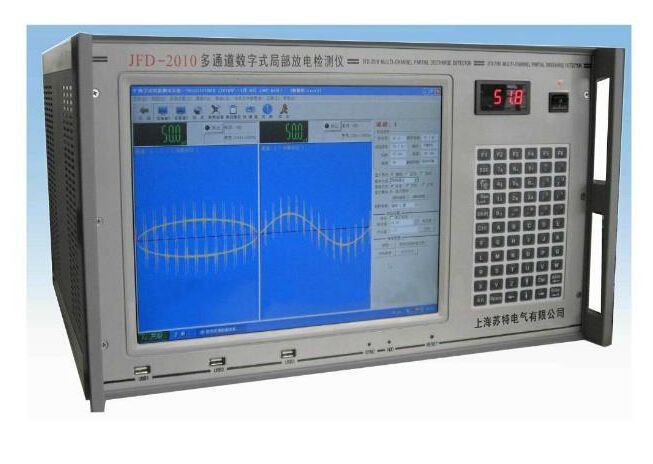

雙通道數字式局部放電檢測儀-揚州達瑞

達瑞電氣為您推薦

  是電力設備絕緣的主要試驗項目，雙通道數字式局部放電檢測系統電量等參數則是評價電力設備質量的重要指標。根據國際及國內目前新技術進展而開發的JFD-2000A局部放電檢測系統是獲得成功的HTJF系列局放儀中的新一代成員。除繼承上一代產品優點外，該產品還具備全程控自動校準、自動同步、自動電壓記錄、自動測量保存回放等功能，可測量如放電重復率n，平均放電電流I，平方率D等IEC-270所規定的各種局放參數，采用正弦、點陣等多種視圖顯示方式，新型數字濾波及干擾抑制功能，結合豐富的動態統計分析圖譜，使現場干擾能夠得到更有效的抑制，用戶操作和診斷更加簡便自如。隨著軟件的不斷開發，其功能還不斷拓展，如脈沖極性鑒別和平衡回路方式的局部放電測量等功能。局部放電檢測系統就其檢測方法、測量回路、技術性能參數完全符合新的GB7354及IEC-270“局部放電測量”標準要求。適用于各類高壓電器設備的局放測量，覆蓋全電壓及容量等級，代表著國內數字式局放儀的先進技術。

掃描方式：(儀器具備線性掃頻測量和分段掃頻測量雙測量系統)

功能特點：
1、獨立二通道數字式局部放電測量，同步采樣、處理、顯示；

2、內、外同步隨意選擇，并具有零標指示及相位分辨功能；

3、顯示方式：自由選擇橢圓、直線、正弦三種顯示方式；

4、單個放電脈沖波形分析、以便確定放電性質；

5、隨時保存試驗數據和波形，并可重新顯示、分析過去已保存的試驗記錄；

6、增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果；

7、可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析；

8、抗靜態干擾功能，可去除相位固定的干擾信號；

9、相關濾波技術抗干擾功能，可有效去除與電源不同步的隨機干擾；

10、帶通濾波器采用模擬、數字混合濾波技術，帶寬可任意組合，有效抑制各種干擾；

11、任意相位開窗，單窗、雙窗任選，360度內任意選擇自由開窗；

12、在檢測局部放電的同時，能夠監視試驗電壓；

13、對局部放電脈沖進行放電測量、放電時間、波形分析；

14、二維和三維局部放電圖譜顯示；

15、任意存貯、打印局部放電圖形及數據，自動生成試驗報告；

16、局部放電檢測系統純程控工作方式；

17、全漢字菜單提示；

18、采用數字開窗技術，抗干擾能力強；

19、雙通道測量及數字差分技術，可同時測量兩個試品或一個試品兩個測量點的局部放電信號，可方便地分析局部放電信號的來源；
