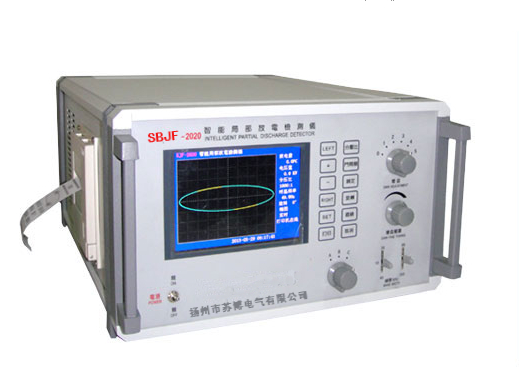

變壓器局部放電測試儀 -揚州達瑞點擊次數：136
發布時間：2024-08-04 13:58:24 |
|---|
1、適用于開關柜、主變壓器、GIS的局部放電及電纜的局部放電巡檢定位，接觸式測量；另配置TEV傳感器，HFCT傳感器，對試品多角度測試；
2、結構緊湊、手持式、工具型、體積小、重量輕、自動化程度高、簡單實用；
3、內置測量分析軟件，直接顯示放電波形；
4、傳感器為聽診式，具有接觸面大、抗干擾能力強、靈敏度高、測量精確、操作簡便、安全可靠等特點；
5、使用簡單，無需復雜設置，開機即可使用；
1、復合式TEV測量
傳感器：容性
測量量程：0～60dBmV
分辨率：1dB
誤差：±1dB
檢測頻寬：5~70MHz
脈沖/周期zui大值：655
門限調節范圍：3～57dB
2、高頻電流互感器
檢測頻帶：10kHz～30MHz
信號傳輸方式：50Ω同軸電纜
檢測靈敏度: 10pC
3、超聲波傳感器
測量量程：-7dBμV～68 dBμV
分辨率：1dB
誤差：±1dB
傳感器靈敏度：-65dB (0dB = 1volt/μbar 有效值SPL)
傳感器中心頻率：20～50kHz
傳感器直徑：不大于50mm
外差頻率：38.4kHz
4、特高頻傳感器
檢測頻帶：300MHz～1.5GHz
信號傳輸方式：50Ω同軸電纜
檢測靈敏度：1dB
增益：＞65dbm
| 主機 | 一臺 |
| 測試軟件 | 一套 |
| 復合式TEV傳感器 | 一個 |
| 超聲波傳感器 | 一個 |
| 超高頻傳感器 | 一個 |
| 高頻電流互感器 | 一個 |
| U盤 | 一個 |
| 同軸電纜 | 四條 |
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布！
