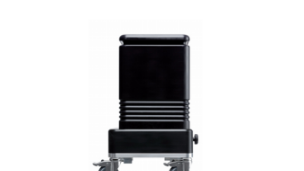

奧地利B2 PD30-E局部放電診斷系統點擊次數：273
發布時間：2024-10-26 23:00:01 |
|---|
奧地利B2 PD30-E局部放電診斷系統能夠精定位電纜及其連接(接頭和終端)中的局放故障點并測出該故障點的局放值，從而能提前檢測到通常由機械損壞或安裝不當引起的故障。
奧地利B2 PD30-E局部放電診斷系統產品簡介：
?B2hv的中高壓電纜局放診斷系統能夠精定位電纜及其連接(接頭和終端)中的局放故障點并測出該故障點的局放值，從而能提前檢測到通常由機械損壞或安裝不當引起的故障。
?b2電力診斷系統PD30-E需要與超低頻高壓發生器HVA34組合使用產生穩定頻率的正弦超低頻輸出電壓，從而測的電纜的局放值。
?PD30-E測試方法和測試過程滿足IEEE400.2-2013標準要求。
?此外，根據標準IEEE.2-2013和IEC 60270要求，PD30-E設備還可通過添加TD模塊，進行介質損耗的測量。
?同時PD30-E設備輕巧便攜，現場操作十分方便。
奧地利B2 PD30-E局部放電診斷系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
?電力科學研究院
奧地利B2 PD30-E局部放電診斷系統產品特點：
?波形
符合IEEE 400.2-2013描述的獨特用來測試診斷局部放電(PD)。也可添加TD模塊，來測量介質損耗。
?局放映射
在總電纜長度上呈現局放位置，能夠對局部放電的精定位，識別電纜絕緣，端子和接頭局放的精位置
?強大的軟件b2Suite?
綜合控制和診斷軟件b2Suite?使診斷過程十分簡單，操作員可按引導逐步完成整個測試流程。
?TE相位分辨率(局放模式)
對故障類型進行分類，對不同的局放類型一目了然。
?精地局放算法
b2Suite?區分有效和無效的PD信號，然后將它們分開。這有助于用戶輕松解釋測試結果。
?數據庫
通過綜合的b2Suite?數據庫可輕松分析和評估PD測量結果。 用于歸檔測量的快速搜索功能和測量結果。
?測試時間短
基于b2hv系列設備進行局放測試時，只需要15分鐘便可完成一次診斷檢測并生成相應的診斷報告。
?雙濾波器
設備具有數字和模擬濾波器，測試結果更準確。
?寄生頻率顯示
可顯示寄生頻率帶通和帶阻，防止寄生振蕩的產生。
奧地利B2 PD30-E局部放電診斷系統技術參數：
| 局部放電診斷(PD) | |
| 輸入電壓? | 110 - 240V AC, 50/60Hz |
| 工作電壓 | 正弦波:1 - 24 kV rms / 34 kV peak? 頻率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
| 高壓耦合電容器 | 電容：~ 1 nF? 尺寸/重量：L 300 x W 250 x H 486mm 29 kg |
| 高壓濾波器 | 電容:~ 4 nF? 尺寸/重量:L 300 x W 250 x H 486mm 29 kg |
| 過濾? | 數字 & 模擬 |
| 速度范圍（v / 2）? | 10 - 150 m/μs |
| 測試范圍 | 100 km |
| PD背景級別? | < 10 pC |
| PD定位精度? | 1% |
| PD分辨率? | 0.1 pC | 0.1 m |
| 采樣率? | 125 MHz (Version 2 - 200 MHz) |
| 輸入阻抗? | 10 kΩ / 50 pF |
| 帶寬? | 100 MHz | Analog Filter |
| 信號放大 | 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel) |
| 環境條件? 存儲? 運行 | - 20°C to + 65°C? - 5°C to + 45°C |
| 可擴展的介質損耗診斷系統 (TD30) | |
| 操作電壓 | 正弦:1 - 23 kV rms? 頻率：0.1 Hz ； 0.01 to 0.09 Hz?1 |
| 介質損耗測試 | 分辨率：1 x 10?-6? 精度：± 1 x 10?-4 |
| 電壓測試 | 分辨率：0.1 kV rms? 精度：0.5% |
| 電流測試 | 分辨率：1μA rms? 精度：0.5% |
| 負載范圍 標準? | 500 pF to 10 μF |
| 重量和尺寸 | 3kg |
| 控制和診斷軟件b2Suite? | |
| 特征? | ? 0,1 Hz PD和TD診斷（主機選配內置TD可同時診斷）? ? PD診斷的自動或手動模式? ? 指導診斷流程? ? 綜合數據庫 |
| 控制? | b2 VLF主機控制，PD和TD診斷 |
| 測量? | 電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等... |
| 系統要求? | MS Windows 7 / 8, 64 Bit 操作系統 |
| 供貨范圍? | 根據用戶所選配置可包含：校準器，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊， |
| 選配 | 數據庫 , P C , V LF主機 |
