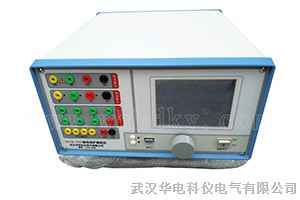

華電科儀HKJB-702微機繼電保護測試儀點擊次數：406
發布時間：2024-11-21 02:00:02 |
|---|
|
產品技術協議書
設備名稱：繼電保護測試儀
型 號：HKJB-702
數 量：1臺套
生產廠家：武漢華電科儀電氣有限公司
1、產品簡介
HKJB-702繼電保護測試儀 是在HKJB-701的基礎上大量創新而來，單機采用“傻瓜式”操作，提高了電流電壓輸出范圍，增大功率，并增加第四相電壓Ux輸出，Ux可用于多種
功能，可整定為多種組合輸出。測試功能得到很大擴展，產品性能也得到很大提高，至今仍為廣大用戶所支持和厚愛。
一、裝置功能介紹
可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、性、轉換性故障進行整組試驗。
二、裝置的主要特點
1. 智能型主機 主機采用高速高性能數字信號處理器，運算速度快，傳輸頻帶寬，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。
2. 單機獨立運行 裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示，可完成現場大多數試驗檢定工作。
3. 聯接電腦運行 通過 Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存儲測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4. 大屏幕LCD顯示屏 本機采用大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
5. “傻瓜式”操作 采用先進的旋轉鼠標，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
7. 新型高保真功放 輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，精度好，可靠性高。
8. 電流、電壓直接輸出 相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加 1-20 次諧波。
9. 自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
10. 具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用可調直流電源輸出。
11. 接點豐富 具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
12. 主機一體化單機箱結構 采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。
13. 性價比高 屬于跨聯合設計產品，綜合了多的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
三、裝置技術參數
3.1 基本參數
|
電 流 輸 出 |
交
流 |
相電流輸出（有效值） 三并電流輸出（有效值） 相電流長時間允許工作值（有效值） 相電流輸出功率 三并電流輸出時輸出功率 三并電流輸出時允許工作時間 頻率范圍（基波） 諧波次數 |
0-40A 0-120A 10A / 每相 450VA 900VA 10s 20-1000Hz 1-20 次 |
|
直 流 |
相電流輸出 輸出負載電壓 |
0-±10A 20V |
|
|
電 壓 輸 出 |
交
流 |
相電壓輸出（有效值） 線電壓輸出（有效值） 相電壓 / 線電壓輸出功率 頻率范圍（基波） 諧波次數 |
0-120V 0-240V 80VA / 100VA 20-1000Hz 1-20次 |
|
直 流 |
相電壓輸出幅值 線電壓輸出幅值 相電壓/ 線電壓輸出功率 |
0-±160V 0-±320V 70VA / 140VA |
|
|
開關量輸入 |
空接點 1-20mA，24V 電位接點輸入 “0”：0 - +6V； “1”：+11v - +250V |
||
|
開關量輸出 |
8路 空接點接點 DC：220V／0.2A；AC：220V／0.5A |
||
|
時間測量 |
測量范圍 0.1ms - 9999s |
||
|
電源電壓 |
允許范圍 AC 220V±10%，50／60Hz |
||
|
環境溫度 |
允許范圍 -10℃ - +50℃ |
||
|
體積重量 |
體積： 400×300×180mm3； 重量： 22kg |
||
3.2 輸出及測量精度
|
額 定 范 圍 內 精 度
|
電 流 |
交流相電流 <0.5% 交流大電流端子輸出 <0.5% 直流電流 <0.5% |
|
電 壓 |
交流電壓 <0.5% 直流電壓 <0.5% |
|
|
其 它
|
頻率精度（50Hz時） <0.01Hz 相位精度 <0.1° 諧波失真度 <0.5% 時間測量精度 <0. 1ms |
