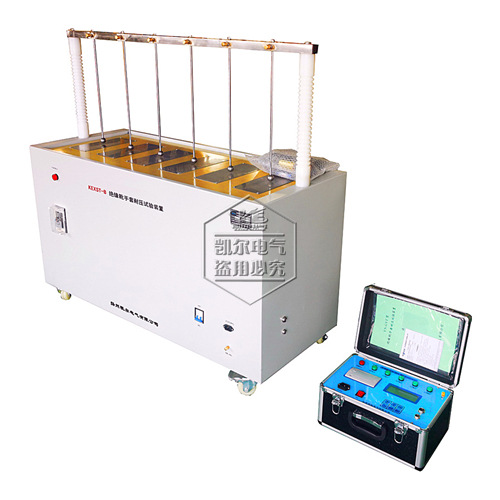

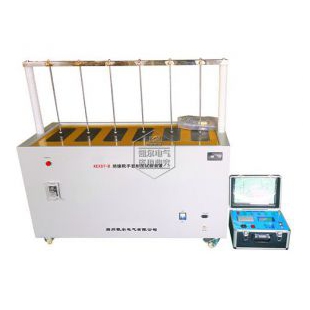

KEXST-B型全自動絕緣靴（手套）耐壓試驗裝置

      KEXST-B型全自動絕緣靴（手套）耐壓試驗裝置是用于試驗絕緣靴、絕緣手套絕緣性能的專業測試設備。它符合國家電力公司《電力安全工器具預防性試驗規程》（國電發〔2002〕777號）要求。
       KEXST-B型本設備使用時，多6個試件放置于不銹鋼專用容器中，由電動調壓器和高壓試驗變壓器產生的0～30KV的高壓作為正極施加于試件上，根據預先設定的測試電壓對實際電壓進行調節，使測試電壓和實際電壓相同。這時將一路電壓信號和多達6路電流信號通過遠程通訊電纜傳送至數據處理裝置，數據處理裝置對信號進行采集，放大及轉換，并對電壓信號與額定電壓進行比較，根據不同情況，啟動降壓與升壓繼電器，同時它還監測六路電流的大小，如果六路電流中任一路的泄漏電流超過額定電流，則微電腦啟動故障繼電器對應回路的指示燈亮，高壓測量裝置也發出聲光報警。如果六路電流都正常，則試驗時間結束后，測試電壓降至零，可能要求打印出測試報告。

三、系統組件：
       系統由高壓測試裝置和數據處理裝置組成；
       高壓測試裝置主要組成部分有：試驗臺柜體、絕緣靴專用容器，絕緣手套專用容器、電動調壓器、試驗變壓器、數顯電壓表、數顯電流表及電氣控制部分。
      數據處理裝置主要組成部分有：鋁合金箱體、微型打印機、液晶顯示屏、鍵盤板、主板、開關電源及遠程通訊控制電纜。

四、安裝連接說明：
       電氣連接：
      1、本試驗臺地線必須良好，可靠接地；
      2、本試驗臺電氣連接都采用插頭連接，簡便實用；
      3、裝置上三眼插座接220V電源，5芯插頭接試驗變壓器?？刂蒲b置上三眼插接220V電源，兩者之間14芯插座接遠程通訊電纜；兩者之間10芯插座接遠程控制電纜；

       試件放置：

      （a）試絕緣靴：把絕緣靴專用容器放于絕緣板上，浸水海綿放入容器中，絕緣靴放于海綿上，絕緣靴中放入直徑4mm鋼珠，高度不小于15mm，調節試件導電桿，使之伸入到鋼珠中，不放試件的導電桿取下。

      （b）試絕緣手套：把絕緣手套專用容器放于絕緣板上，在容器中放入自來水，在絕緣手套中也放入自來水，然后浸入專用容器中，調節導電桿長度，使之伸入到水中，絕緣手套內外水平面呈相同高度，露出水面應該擦干。

五、全自動絕緣靴（手套）耐壓試驗裝置 使用說明：

       1、請用戶自行安裝電源總開關：本機使用220V，50Hz交流電，額定電流不小于5安；

       2、工作環境：室內溫度： 0℃～＋40℃，濕度：0～50％；

       3、安裝尺寸：高壓測試裝置：1350mm（長）×550mm（寬）×1500mm（高）

                             數據處理裝置：450mm （長）×300mm（寬）×190mm （高）

       4、設備重量：高壓測試裝置：50Kg
                             控制裝置：5Kg

產品關鍵詞：絕緣靴手套耐壓試驗機    絕緣靴手套耐壓試驗裝置     絕緣靴手套耐壓試驗
?

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
