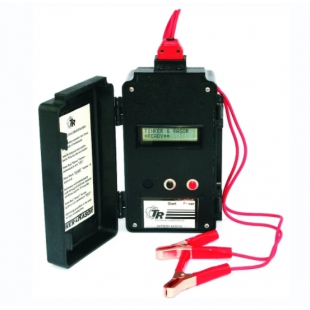

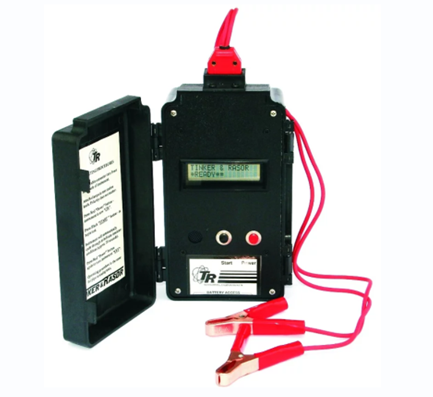

CE-IT埋地管線絕緣法蘭測試儀

 用于測量施加陰極保護的絕緣法蘭的絕緣性能，可以直接顯示被測量絕緣接頭的終結果，例如短路、短路或良好?，F(xiàn)場檢測時無需任何校準或操作，30秒內就可以確定絕緣接頭是否失效。

該設備是用于測量施加陰極保護的絕緣法蘭的絕緣性能，可以直接顯示被測量絕緣接頭的終結果，例如短路、短路或良好?，F(xiàn)場檢測時無需任何校準或操作，30秒內就可以確定絕緣接頭是否失效。

CE/IT埋地管道絕緣法蘭測試儀的簡介

美國Tinker & Rasor公司 的CE-IT埋地管線絕緣法蘭（絕緣接頭）測試儀是由美國汀克瑞瑟公司（簡稱TR公司）研發，用于快速測試埋地管道上絕緣法蘭、絕緣接頭的絕緣性能。CE-IT地下管線絕緣體性能測試儀是一款全自動的、高靈敏度的電子設備，用于測試埋地管道絕緣體的有效性，還可以用于確定穿路套管的隔離狀態。

 The Model CE-IT Insulator Tester is fully automatic and highly sensitive electronic instrument designed to test the effectiveness of buried pipeline insulators. The CE-IT can also be used to determine isolation condition of pipelines in road crossing casings.

在檢測中，CE-IT埋地管線絕緣接頭性能測試儀的內部電路能夠自動適應地下管線系統上存在的電壓極性。整個檢測過程在30秒內完成，檢測結果以讀數顯示在LCD屏幕上，并且當測試完成時有音頻信號提示操作人員。美國汀克瑞瑟公司的CE-IT埋地管線絕緣體性能測試儀已經進行工廠標定，可以直接使用，無需現場調整。美國汀克瑞瑟公司RF-IT地表管線絕緣接頭測試儀已經應用于國內外絕緣法蘭和絕緣接頭有效性測試，成為埋地管道ECDA有效性評估的設備之一。RF-IT地上管線絕緣接頭測試儀和CE-IT埋地管道絕緣法蘭（絕緣接頭）測試儀配套使用，可以解決所有法蘭、接頭的絕緣性能測試。

CE-IT地下型絕緣接頭測試儀的功能特征

·  快速檢測埋地管道中絕緣接頭或絕緣法蘭的絕緣性能是否失效；

·  具備自動關機功能，無操作后10分鐘自動關機；

·  已經進行工廠標定，現場無需任何調整和設置；

· 電池工作時間50小時；

·  高效檢測，整個過程只需30秒；

·  檢測外部極性；

·  匹配外部極性；

·  檢測外部電壓；

·  匹配內部電壓對應的外部電壓；

·  發送充電電壓；

· 檢測整個測試周期的電流；

· 提供考慮到上述測試參數的測試結果。

CE-IT地下型絕緣接頭測試儀的電路可自動調整并適應被測試管道上存在的電壓極性，測試結果以英文方式顯示在LCD屏幕上。

“GOOD（良好）”：當CE-IT檢測到管道絕緣體任何一側上的電力負載沒有從一側泄漏到另一側時，LCD屏幕顯示“GOOD”；這也就是說能夠創建電力負載，因此確信絕緣體是。

“BAD/SHORT（差/短路）”當CE-IT檢測到管道絕緣體任何一側上的電力負載從一側泄漏到另一側時，LCD屏幕顯示“BAD/SHORT”；這也就是說不能夠創建電力負載，因此確信絕緣體是無效的。

“BAD/OPEN（差/開路）”當CE-IT不能在絕緣體的一側或兩側創建電力負載時，LCD屏幕上顯示“BAD/OPEN”；該結果表明被測試管道絕緣體上一側或兩側的導線斷開。

CE-IT地下型絕緣法蘭測試儀的技術原理

埋地絕緣體的真實阻抗值取決于很多因素，例如所在位置的環境等。在阻抗非常低的環境下，對于絕緣失效點的阻抗測量值應該低于0.5歐姆。所以對于埋地管道的絕緣失效點的檢查，電流泄漏測試比內置阻抗測試。為此，TR-CE-IT埋地管線絕緣體性能測試儀考慮的是失效點本身的電性能，而不是其內置阻抗。一般來說，絕緣體測試時會有如下的情況：

· 實際上，不同的地面電壓讀數可以證明是在絕緣體的相反側；在絕緣體地面電壓的差值較小或處于相反的極性時，則說明是來自管道被保護段的相反側。

· 接觸點處允許流通的電流泄漏的比為25%或更低；

· 通過絕緣體的電壓降是比較明顯的（而通過無效的或短路的絕緣體的電壓降是微不足道的，一般為10毫伏或更低）；

CE-IT埋地管線絕緣體性能測試儀技術使用上述三個標準來確定絕緣體和測試路徑（例如從測試樁到絕緣體的兩側）的狀況：開路、短路或良好。

特征

通過數字顯示給出測試結果

給出的結果

埋管絕緣子的有效性

過馬路套管內管道的隔離情況

好表示斷線

自動關機，確保電池壽命長

包括

儀器

AA 電池

帶引線和夾子的連接器

說明手冊

CE-IT 能力

Senses & Replicates：外部極性，外部電壓，

模擬，內部電壓參考與外部電壓

測量整個測試周期的流動電流

給出考慮上述測試參數的測試結果

電池壽命超過 50 小時

CE-IT 可快速準確地測試地下絕緣子和道路交叉套管。這種全自動單元測試絕緣體，無需操作員進行任何調整。
