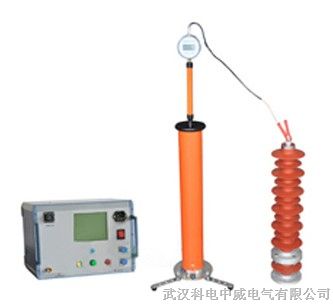

【KDZG-IV  智能直流高壓發生器介紹】

KDZG-IV  智能直流高壓發生器采用大屏幕的LCD顯示器，智能打印，首創智能接地不良保護及報警功能，安全

性高，反應快。適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁

吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。

【KDZG-IV  智能直流高壓發生器特點】

1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀理想的可靠產

品。
2、采用技術、工藝制造，率先應用的PUM智能脈寬調制技術、脈沖串邏輯陣列調制，采用大功

率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接

地及各種保護信息。
4、首創智能接地不良保護及報警功能（接地不良不能升壓），測壓回路斷線保護（高壓測量回路斷線儀器不

能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。在特殊情況下還可解除接地不良保護報警

功能（如采用發電機作為電源或現場接地不良但仍可試驗的情況下。）精度高、測量準確。電壓、電流表均

為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值

，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示

，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度

高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控

制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、

電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位

上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
7、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
8、倍壓筒體用德國技術研制；中頻變壓器經有關特殊設計，體積小、容量大。倍壓筒體底座內藏△—Y

撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內。

【KDZG-IV  智能直流高壓發生器技術參數】

規 格 技術參數	60/2	100/2	100/10	160/2	180/2	200/2	250/2	100/200 3/2	200/300 3/2	其 它 等 級
輸出電壓 (kV)	60	100	100	160	180	200	250	100/200	200/300	600～800kV等合同 定做。
輸出電流(mA)	2	2	10	2	2	2	2	3/2	3/2
輸出功率(W)	120	200	1000	320	360	400	500	400	600
充電電流 (mA)	3.0	3.0	12.0	3.0	3.0	3.0	3.0	4.5/3.0	4.5/3.0
機箱重量	4.3	4.3	5.3	4.3	4.3	4.4	4.5	4.5	8.1
倍壓筒尺寸	Φ80 ×500	Φ80 ×620	Φ80 ×770	Φ80 ×770	Φ110 ×770	Φ110 ×770	Φ110 ×820	Φ110 ×800	Φ110 ×1350
倍壓重量	6.3	6.8	7.5	7.2	7.2	7.2	7.6	7.5	12.6
高壓極性	負電壓極性,零電壓?jiǎn)?dòng),連續可調。
工作電源	AC 220V±10%;50Hz
電壓測量誤差	1.0%（滿度）±1個字,分辨率0.1%kV
電流測量誤差	1.0%（滿度）±1個字,分辨率0.1%uA
過壓整定誤差	≤1.0%
0.75切換誤差	≤0.5%
波紋系數	≤1.0%
電壓穩定度	隨機波動,電源電壓變化±10%時≤0.5%
工作方式	間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘
環境溫度	-15℃～50℃
相對濕度	當溫度為25℃時，不大于90%(無凝露)
海拔高度	2500米以下

【KDZG-IV  智能直流高壓發生器操作說明】

（1）在高壓輸出端子和地接線柱之間接入試品。
（2）插上電源線，打開電源開關 ，“高壓分”指示燈（綠色）亮，“高壓合”指示燈（紅色）滅；電壓顯示表

及電流顯示表,以及0.75倍電壓顯示表顯示均為零值。
（3）將電壓、電流整定旋扭順時針旋到底,電壓調節旋扭逆時針旋到零位。（注：電壓調節旋扭不在零位，

無法啟動“高壓合”按鍵）
（4）輕按“高壓合”按鍵，“高壓合”指示燈（紅色）亮，緩慢調節電壓調節旋鈕到所需電壓值進行測試。測試

時電壓顯示表指示試驗電壓值，單位為kV；0.75倍電壓顯示表11指示試驗電壓值的75%，單位位kV；電流顯

示表7指示試驗電流值，單位為uA。
（5）在試品測試過程中按下0.75倍電壓顯示鎖存按鍵，則0.75倍電壓顯示表顯示值鎖定，維持顯示值不便，

這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。
（6）在任何時候按下定時開按鍵，則啟動時間繼電器，在記時到達預設的時間時，蜂鳴器發出報警訊響，同

時切斷高壓輸出。
（7）在試驗過程中，如果負載電流超過儀器額定輸出電流的0－10%時，“過流”指示燈亮，過流保護，防止

損壞試品和儀器。
（8）在試驗過程中，如果試驗電壓超過儀器額定輸出電壓的0－10%時，“過壓”指示燈亮，過保護，防止損

壞試品和儀器。
（9）試驗結束后，反時針調節電壓調節旋鈕旋到零位后，電壓顯示表緩慢回到零位。當三個顯示表顯示零

值后，輕按“高壓分”按鍵，此時“高壓合”指示燈（紅色）滅，“高壓分”指示燈（綠色）亮，再關掉電源開關。
（10）當被試品電容量很大時，電壓調節旋鈕旋到零位均調到零位后，輸出電壓顯示表遲遲不能回零，則先

按“高壓分”按鍵，再關機。然后用放電棒將試品放電，再拆除被試品接線。

【KDZG-IV  智能直流高壓發生器使用注意事項】

1、使用高頻直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的人員。
2、使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當

更換試品和接線時，應先將兩個電源斷開點明顯斷開。
3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本儀器說明

書的要求，一點接地。
4、對大電容試品的放電應用PSZGF專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將

放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，直

接接上地線放電。
5、直流高壓200KV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以處區域，但由于高壓直流離子空間

電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接

地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造

成傷害。
6、高頻直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，

則必須人為將電源有一點與大地聯接。

【KDZG-IV  智能直流高壓發生器常見故障以及解決方法】

1. 打開直流高壓發生器電源開關，電源指示燈和綠燈都不亮？
故障分析：檢查電源保險絲，電源線和電源開關；
解決方案：如果其中任何一個出現損壞請及時更換。
2. 打開直流高壓發生器的電源開關后，電源指示綠燈閃爍并同時伴有蜂鳴聲。
故障分析：A沒有接地；B接地不可靠；C使用的發電機電源或者是經過開關柜隔離變壓器的電源。
解決方案：A接地;B檢查接地線是否可靠,重新接地；C如果電源經1/1隔離變或現場用自發電源，則必須人為

將電源有一點與大地聯接。
3. 打開直流高壓發生器的電源開關后，電源指示綠燈亮，高壓 指示紅燈不亮（高壓合不上）.
故障分析：A調壓電位器不在零位；B過壓整定開關設定為零C高壓指示按鈕燈可能損壞。
解決方案：A把調壓電位器回到零位B過壓整定開關設定為本次試驗所需要的電壓值C檢查高壓指示燈如有損

壞請更換。
4. 直流高壓發生器在使用過程中高壓數字微安表指示始終為零。
故障分析：A高壓數字微安表可能損壞B微安表輸出線可能短路C微安表輸出線接觸不良
解決方案：A微安表返廠維修B檢查微安表輸出線，如有短路碰線請重新焊接C檢查微安表輸出線和微安表接

觸式電源開關，如果其中有損壞請及時更換。
